第6章：总线系统

Note

ppt

总线是计算机系统各部件之间传输数据、地址和控制信息的公共通道。本章从总线的基本概念入手，详细介绍总线的仲裁机制、定时方式以及总线标准，最后通过典型总线实例的分析，帮助读者理解现代计算机系统的互连技术。

本章要点： - 总线的基本概念与分类 - 总线仲裁的集中式与分布式方式 - 总线定时的同步与异步方式 - 总线标准与常见总线类型 - PCIExpress和USB等现代总线技术

6.1 总线概述

6.1.1 总线的基本概念

在计算机系统中，各个部件需要进行数据交换。如果为每对部件都建立独立的连接线路，会导致系统复杂、成本高昂且难以扩展。总线（Bus）提供了一种共享的通信路径，多个设备可以通过这条公共路径传输数据。

可以把总线想象成城市里的公共汽车路线：公共汽车沿着固定的路线（总线）行驶，沿途经过多个站点（设备），乘客（数据）可以在任何站点上下车。这种共享方式大大减少了需要建设的"道路"数量。

1. 总线的作用

总线在计算机系统中的主要作用包括：

数据传输：在CPU、内存、I/O设备之间传送数据
地址传输：指定数据传送的目标或源地址
控制传输：传递控制信号，协调各部件的工作
中断请求：I/O设备向CPU发送中断请求信号
电源供给：为某些设备提供电源

2. 总线主设备和从设备

根据在总线通信中的角色，设备可分为两类：

主设备（Master）：发起总线请求并控制总线活动的设备。通常是CPU或DMA控制器。
从设备（Slave）：响应主设备请求，被动接收或发送数据的设备。如内存、显示器等。

在一次总线传输中，主设备获得总线控制权后，向从设备发出读或写命令，从设备完成相应的操作。

6.1.2 总线系统的结构

1. 面向CPU的双总线结构

早期计算机采用这种结构，CPU与内存通过专用的内存总线连接，CPU与I/O设备通过I/O总线连接。这种结构的优点是CPU与内存通信效率高，缺点是I/O设备与内存通信需要经过CPU，性能较低。

2. 单总线结构

所有设备共享一条系统总线，CPU、内存和I/O设备都连接到这条总线上。这种结构简单灵活，便于扩展，但当设备增多时，总线会成为性能瓶颈。

3. 面向存储器的双总线结构

在单总线基础上增加一条内存总线，CPU可以直接与内存通信，同时仍通过系统总线与I/O设备通信。这种结构兼顾了内存访问效率和I/O扩展性，是现代计算机常用的结构。

图6-1展示了三种典型的总线结构。

6.1.3 总线的分类

1. 按功能分类

系统总线：连接CPU、主存等主要部件，传送数据、地址和控制信息
I/O总线：连接各种I/O设备
局部总线：为高速I/O设备提供专用通道，如图形卡与内存间的高速连接

2. 按传输方式分类

并行总线：同时传送多位数据，如数据总线一次传送8位、16位或32位
串行总线：逐位传送数据，只需少数几根信号线

并行总线传输速度快，但占用较多引脚且信号同步困难，适合短距离传输。串行总线引脚少、抗干扰能力强，适合长距离传输。现代高速总线多采用串行方式，如PCIe、USB等。

3. 按位置分类

芯片级总线：芯片内部各功能单元之间的连接
板级总线：电路板上各芯片之间的连接
系统总线：主板上各部件之间的连接

6.1.4 总线性能指标

1. 总线宽度

总线宽度是指总线上能同时传输的数据位数，通常与数据总线位数相同。常见的有8位、16位、32位、64位等。总线宽度越宽，传输能力越强。

2. 总线频率

总线频率指总线时钟信号的频率，单位通常为MHz或GHz。频率越高，数据传输速度越快。例如，PCIe 4.0的频率为16GHz。

3. 传输速率

传输速率指单位时间内能传输的数据量，单位通常为MB/s或GB/s。计算公式为：

传输速率 = 总线宽度 × 总线频率 / 8

例如，32位总线，频率为66MHz，则传输速率为： 32 × 66 / 8 = 264 MB/s

4. 总线带宽

总线带宽是传输速率的理论最大值，实际传输时还会受到协议开销等因素影响，通常只有理论值的60%~80%。

6.2 总线仲裁

当多个设备同时请求使用总线时，需要一种机制来决定谁先使用，这就是总线仲裁（Bus Arbitration）。总线仲裁的目的是确保总线资源的合理分配，避免冲突。

6.2.1 集中式仲裁

集中式仲裁由一个独立的仲裁器（Arbiter）统一管理总线请求。仲裁器接收各设备的总线请求，根据预设的优先级算法决定哪个设备获得总线使用权。

1. 链式查询方式（菊花链仲裁）

链式查询是一种简单但有局限性的仲裁方式。所有设备的总线请求通过一条共享的请求线向仲裁器发出，仲裁器批准后，通过一条授权线依次向后级设备传递。第一个收到授权且发出请求的设备获得总线使用权。

这种方式的特点：

优点：简单，只需少数几根控制线
缺点：优先级固定（离仲裁器越近优先级越高），灵活性差；故障会直接影响下游设备

2. 计数器查询方式

仲裁器内部维护一个计数器，当收到总线请求时，计数器从0开始递增，依次查询各设备是否有请求。计数器的值通过设备地址线发送给各设备。

这种方式的特点：

优先级可以通过设置计数器初始值灵活调整
设备数量受设备地址线位数限制

3. 独立请求方式

每个设备都有独立的总线请求线和总线授权线。仲裁器同时接收所有请求，根据优先级算法直接向选中的设备发送授权信号。

这种方式的特点：

响应速度快，仲裁效率高
控制线数量多（2N条），硬件成本高
优先级算法灵活，可实现公平算法或优先级算法

图6-2展示了三种集中式仲裁方式的工作原理。

6.2.2 分布式仲裁

分布式仲裁没有中央仲裁器，各设备通过相互协商或竞争的方式决定总线使用权。

1. 自举式仲裁

各设备有固定的优先级。当发生总线请求时，优先级高的设备通过阻止低优先级设备获得授权来赢得总线。这种方式常用于简单的嵌入式系统。

2. 碰撞检测式仲裁（CSMA/CD）

以太网采用的方式，设备在发送数据前检测总线是否空闲。如果两个设备同时发送，产生碰撞后各自等待随机时间后重试。这种方式适用于竞争激烈的环境，但效率较低，不适合实时系统。

3. 冲突检测与仲裁结合

某些分布式仲裁结合了请求检测和优先级判断。例如，PCI总线采用分布式仲裁，主设备在请求总线的同时持续驱动其设备号，仲裁器通过比较设备号来确定优先级。

6.2.3 仲裁优先级算法

1. 固定优先级

每个设备有固定的优先级，总是为优先级高的设备服务。简单但不够灵活，可能导致低优先级设备长时间等待。

2. 轮询算法

各设备轮流获得总线使用权，保证公平性。但可能降低系统整体效率，因为可能需要为暂时不需要总线的设备进行轮换。

3. 动态优先级

设备优先级可以根据等待时间动态调整。等待时间越长，优先级越高，可以避免低优先级设备"饿死"。

4. 混合方式

实际系统常采用混合方式，如结合固定优先级和动态调整，或者在高优先级组内采用轮询。

6.3 总线定时

总线定时（Bus Timing）定义了总线信号的有效时序和同步方式，决定了设备之间如何协调数据的发送和接收。

6.3.1 同步总线

同步总线使用统一的时钟信号来同步所有操作。总线上的设备都按照这个时钟的节拍进行数据传输。

1. 工作原理

在同步总线中，所有传输都在固定的时钟周期内完成。例如，可以规定：第一个时钟周期发送地址，第二个周期发送数据等。设备只要识别出时钟的上升沿或下降沿，就能正确地进行数据采样。

2. 时序图

图6-3展示了同步总线的一次读操作时序： - T1周期：主设备将地址放到地址总线上 - T2周期：主设备发出读命令（RD信号） - T3周期：从设备将数据放到数据总线上 - T4周期：主设备读取数据，取消读命令

3. 同步总线的特点

优点：
简单易于实现
时序确定，性能可预测
时钟频率可以做得较高
缺点：
需要时钟同步所有设备
设备速度差异大时，整体性能受最慢设备限制
时钟分布困难，高速系统中时钟偏斜问题严重

6.3.2 异步总线

异步总线没有统一的时钟，采用握手协议来协调设备之间的通信。发送方和接收方通过控制信号相互确认，确保数据正确传输。

1. 工作原理

异步总线使用请求（Request）和响应（Acknowledge）信号进行握手。以一次读操作为例： 1. 主设备将地址放到总线上，并发出读请求 2. 从设备收到请求后，准备数据 3. 从设备准备好数据后，发出响应信号 4. 主设备收到响应后，读取数据 5. 主设备取消请求，从设备取消响应

这个过程就像两个人打电话：一个人说"我要找XX"，对方回答"好的，请等一下"，准备好后说"好了"，第一个人说"谢谢"。每一步都需要对方确认才能继续。

2. 异步总线的握手方式

全互锁：每一步都需要对方确认才算完成，可靠性最高但速度较慢
半互锁：请求有响应确认，回答没有请求确认
非互锁：只要求请求信号有效就开始操作，速度快但可靠性低

3. 异步总线的特点

优点：
适应不同速度的设备
不需要全局时钟
可靠性高，握手协议确保数据正确
缺点：
握手协议增加开销
传输速度通常低于同步总线
设计复杂

6.3.3 半同步总线

半同步总线结合了同步和异步的特点，使用时钟同步数据传输，但通过等待信号适应不同速度的设备。

1. 工作原理

半同步总线以时钟为基础进行数据传输，但慢速设备可以通过插入等待周期来延长传输时间。主设备在发出读命令后，如果从设备没有立即准备好数据，可以保持等待信号有效，主设备则插入等待周期。

2. 适用场景

半同步总线特别适合既有高速设备又有低速设备的系统，既能保证整体性能，又能兼顾各类设备。典型的例子是PCI总线。

6.3.4 分离式总线

分离式总线将一次总线传输分为两个独立的阶段，每个阶段可以独立进行，最大限度地提高总线利用率。

1. 工作原理

以读操作为例：

第一阶段：主设备发出地址和读请求后，释放总线
第二阶段：从设备准备好数据后，申请总线并发送数据

两个阶段之间，CPU可以执行其他指令，充分利用了总线空闲时间。

2. 优点

总线利用率高
支持CPU与I/O并行工作
适合访问延迟较大的设备

3. 缺点

控制逻辑复杂
需要额外的状态管理

6.4 总线标准

总线标准定义了总线的电气特性、机械特性以及通信协议，使不同厂商生产的设备能够互相兼容。

6.4.1 总线标准的组成

1. 电气特性

信号电压级别
驱动能力和负载要求
时序参数

2. 机械特性

接口形状和尺寸
插针数量和排列
固定方式

3. 功能特性

信号线定义
传输协议
设备识别方式

6.4.2 ISA总线

ISA（Industry Standard Architecture）是早期PC的标准总线，1981年由IBM推出。

1. 主要特点

8位或16位数据宽度
8MHz时钟频率
传输速率：8位时约5MB/s，16位时约10MB/s
采用端口地址和中断向量进行设备识别

2. 发展与淘汰

ISA总线曾是最广泛的PC总线，但随着设备速度提升，其带宽成为系统瓶颈。1990年代后期逐渐被PCI取代。

6.4.3 PCI总线

PCI（Peripheral Component Interconnect）是1991年由Intel推出的总线标准，曾是PC最重要的内部总线。

1. 技术特点

32位或64位数据总线
33MHz或66MHz时钟频率
峰值带宽：32位/33MHz时约132MB/s，64位/66MHz时约528MB/s
即插即用（Plug and Play）功能
独立于处理器架构

2. 系统结构

PCI采用树形拓扑，主桥（Host Bridge）连接CPU和内存，PCI桥连接其他PCI设备。每个PCI设备有独立的地址空间，通过配置空间进行初始化和参数设置。

3. 编码方式

PCI采用地址/数据多路复用，使用反射波信号技术减少信号线数量。

6.4.4 PCIe总线

PCIe（PCI Express）是对PCI的升级，采用串行点对点连接，是现代计算机的主流总线。

1. 串行点对点连接

与PCI的共享总线不同，PCIe采用点对点连接，每个设备有专用的通道。这消除了总线争用，提高了带宽和可扩展性。

2. 通道与带宽

PCIe使用通道（Lane）的概念，每条通道包含一对发送和一对接收差分线。常见配置：

x1：1条通道
x4：4条通道
x8：8条通道
x16：16条通道

各代PCIe的带宽： | 版本 | x1带宽 | x16带宽 | |------|--------|---------| | PCIe 1.0 | 250MB/s | 4GB/s | | PCIe 2.0 | 500MB/s | 8GB/s | | PCIe 3.0 | 1GB/s | 16GB/s | | PCIe 4.0 | 2GB/s | 32GB/s | | PCIe 5.0 | 4GB/s | 64GB/s |

3. 编码方式

PCIe采用128b/130b编码，在每130位数据中插入2位同步位，用于时钟恢复和数据对齐。

4. 分层结构

PCIe采用类似网络协议的分层结构：

物理层：电气和时钟定义
数据链路层：出错检测和重传
事务层：事务排序和流量控制
应用层：设备特定功能

6.4.5 USB总线

USB（Universal Serial Bus）是1996年推出的外部设备连接标准，已成为事实上的PC外设接口标准。

1. 技术特点

串行数据传输
支持热插拔
即插即用
供电能力：USB 2.0提供5V/500mA，USB 3.0提供5V/900mA
带宽共享

2. 版本演进

版本	推出时间	最高带宽
USB 1.0	1996	1.5Mbps（低速）/ 12Mbps（全速）
USB 2.0	2000	480Mbps
USB 3.0	2008	5Gbps
USB 3.1	2013	10Gbps
USB 3.2	2017	20Gbps
USB4	2019	40Gbps

3. 拓扑结构

USB采用星形拓扑，集线器（Hub）作为中间节点，最多支持5级级联，最多127个设备。

4. 传输类型

控制传输：用于设备配置和命令
中断传输：用于小量数据的及时传输（如键盘、鼠标）
批量传输：用于大量数据（如打印机、存储设备）
等时传输：用于实时数据（如音频、视频）

6.4.6 其他总线标准

1. SCSI总线

Small Computer System Interface用于连接硬盘、光盘、磁带等外设，性能高但成本也高。曾是服务器和高端工作站的常用接口。

2. SATA总线

Serial ATA是硬盘和固态硬盘的主流接口，采用点对点连接，SATA 3.0带宽为6Gbps。

3. I²C总线

Inter-Integrated Circuit是芯片间串行总线，只有两根信号线（数据SDA和时钟SCL），用于连接低速外围芯片，如EEPROM、传感器等。

4. SPI总线

Serial Peripheral Interface是串行同步总线，四根信号线（MOSI、MISO、SCK、SS），常用于单片机与传感器、Flash芯片的连接。

6.5 典型总线系统实例

6.5.1 PC系统总线结构

现代PC的内部总线结构呈现层次化特点，不同层次的总线满足不同的性能需求。

1. CPU总线

CPU与北桥之间的快速通道，用于CPU访问内存和显卡。取决于CPU和架构，可能使用QPI、UPI或HT（HyperTransport）协议。

2. 内存总线

北桥与内存之间的专用通道。现代系统使用DDR内存，数据宽度为64位（单通道）或128位（双通道），频率可达3200MHz以上。

3. PCIe总线

北桥（或CPU）提供的高速下行通道，用于连接显卡、固态硬盘、网卡等高速设备。直接与CPU相连，极大减少了延迟。

4. DMI/FSB

Desktop Management Interface是Intel平台中南北桥之间的连接，带宽约为PCIe x4的水平。

图6-4展示了典型PC系统的总线结构。

6.5.2 处理器总线

处理器内部以及处理器与芯片组之间的连接通常采用专用总线。

1. QPI/UPI

QuickPath Interconnect（Intel）和UPI（Ultra Path Interconnect）是Intel多核处理器的点对点互连总线，支持多路处理器配置。

2. HyperTransport

AMD处理器的点对点互连总线，也用于AMD平台的处理器与芯片组连接。

3. Infinity Fabric

AMD Zen架构处理器的内部互连技术，同时用于处理器内部各模块之间以及多芯片模块之间的通信。

6.5.3 嵌入式系统总线

嵌入式系统通常使用更简单的总线结构。

1. AMBA总线

ARM处理器广泛使用的片上总线标准，包括：

AHB（Advanced High-performance Bus）：高速总线
APB（Advanced Peripheral Bus）：低速外设总线
AXI（Advanced eXtensible Interface）：高性能高带宽总线

2. Wishbone

开源的片上总线标准，结构简单灵活，常用于FPGA和ASIC设计。

本章小结

本章系统介绍了计算机系统中的总线技术，包括总线的基本概念、仲裁机制、定时方式以及典型总线标准。

总线作为计算机各部件之间的公共通信路径，承担着数据传输、地址传输和控制传输的重要功能。总线系统结构决定了系统的整体性能，面向存储器的双总线结构是现代计算机的主流选择。

总线仲裁解决了多个设备竞争总线使用权的问题，集中式仲裁和分布式仲裁各有优缺点。同步总线简单快速但灵活性差，异步总线适应性强但开销较大，半同步总线则兼顾两者优点。

PC领域的总线标准经历了从ISA到PCI再到PCIe的演进。PCIe以其高带宽、可扩展性和灵活性成为现代计算机的主导总线。USB则成为外部设备连接的事实标准。

作业题

p229 - 3

在计算机网络和串行通信中，异步通信是通过在数据流中加入起始位和停止位来同步收发双方的。

在分析波形图之前，我们需要先明确异步通信的电平标准和数据编码规则：

空闲状态（Idle）：通常为高电平（1）。
起始位（Start Bit）：恒为低电平（0），持续 1 个位时间。
数据位（Data Bits）：低位在前（LSB），高位在后（MSB）。题目要求 7 位数据。
校验位（Parity Bit）：题目要求偶校验（Even Parity）。数据位中“1”的个数加上校验位中“1”的个数必须为偶数。
停止位（Stop Bit）：恒为高电平（1），持续 1 个位时间。

下面我们分别计算字符“A”和“8”的二进制编码，并绘制出它们的波形图。

1. 字符 “A” 的波形图分析

ASCII 码值：十进制为 65，转换为 7 位二进制是 1000001。
数据位发送顺序（LSB在前）：1, 0, 0, 0, 0, 0, 1
偶校验计算：7 位数据中共有 2 个“1”（已经是偶数），所以偶校验位 = 0。

传输序列（共 10 位）：

起始位	D0 (LSB)	D1	D2	D3	D4	D5	D6 (MSB)	偶校验位	停止位
0	1	0	0	0	0	0	1	0	1

2. 字符 “8” 的波形图分析

ASCII 码值：十进制为 56，转换为 7 位二进制是 0111000。
数据位发送顺序（LSB在前）：0, 0, 0, 1, 1, 1, 0
偶校验计算：7 位数据中共有 3 个“1”（奇数个），为了凑成偶数，偶校验位 = 1。

传输序列（共 10 位）：

起始位	D0 (LSB)	D1	D2	D3	D4	D5	D6 (MSB)	偶校验位	停止位
0	0	0	0	1	1	1	0	1	1

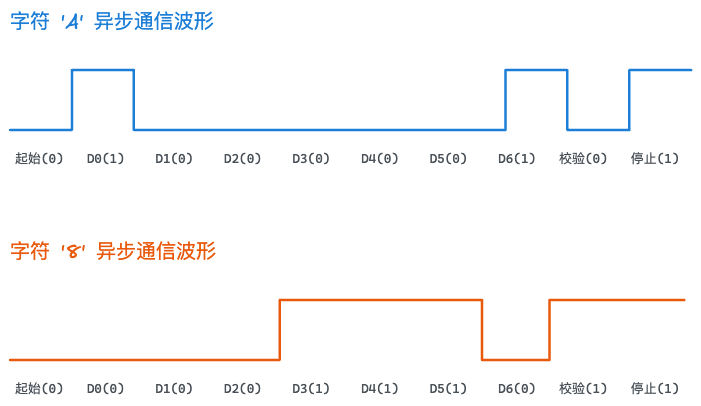

波形图，我自己用excalidraw画的：

💡 总结小提示：异步串行通信绘图时最容易错的两点：一是忘记低位（LSB）在前，二是校验位把起始位和停止位也算进去（注意：校验位只针对数据位进行奇偶统计）。

p202 - 19

计算总线带宽的公式非常直接，它是指总线在单位时间内可以传输的数据量。

根据已知条件：

每个总线周期传送的数据量 = \(8 \text{ 字节 (Byte)}\)
总线时钟频率 = \(70 \text{ MHz} = 70 \times 10^6 \text{ Hz}\)
因为一个总线周期等于一个总线时钟周期，所以总线工作频率也是 \(70 \text{ MHz}\)。

计算过程

\[\large \text{总线带宽} = \text{总线工作频率} \times \text{每个总线周期传送的数据量}\]

\[\large \text{总线带宽} = 70 \text{ MHz} \times 8 \text{ Byte} = 560 \text{ MB/s}\]

⚠️ 注意单位换算： 在计算机网络和系统结构中，涉及带宽和频率的 \(\text{M}\) 通常以 \(10^6\)（十进制）计算，而不是 \(2^{20}\)。因此： * 若以 \(\text{MB/s}\) 为单位，结果为 \(560 \text{ MB/s}\)。 * 若折算成比特率（\(\text{bit/s}\)），因为 \(1 \text{ Byte} = 8 \text{ bit}\)，则为 \(560 \times 8 = 4480 \text{ Mbps}\)（或 \(4.48 \text{ Gbps}\)）。

结论

该总线的带宽是 \(560 \text{ MB/s}\)（或 \(4480 \text{ Mbps}\)）。

思考题

总线概念：解释什么是总线，为什么计算机系统需要使用总线？
总线结构：比较面向CPU的双总线结构、单总线结构和面向存储器的双总线结构各自的优缺点。
总线仲裁：集中式仲裁和分布式仲裁有什么区别？链式查询方式和独立请求方式各有什么特点？
总线定时：同步总线和异步总线有什么区别？半同步总线是如何结合两者优点的？
传输速率：某32位总线频率为66MHz，计算其理论传输速率。如果实际传输速率只有理论值的70%，实际速率是多少？
PCIe优势：与传统的PCI并行总线相比，PCIe有哪些优势？为什么采用串行点对点连接？
USB传输类型：USB有哪几种传输类型？它们分别适用于哪些场景？
现代PC总线：描述现代PC系统中CPU、内存、显卡、硬盘分别通过什么总线连接到系统？
总线带宽计算：如果使用PCIe 3.0 x8连接一块固态硬盘，其理论带宽和实际可用带宽约为多少？
选择总线标准：为一个需要连接高速存储设备、多个USB外设和低功耗传感器的嵌入式系统设计总线方案，说明选择依据。
