第5章：中央处理器

Note

中央处理器（Central Processing Unit，CPU）是计算机的核心部件，负责执行指令和控制整个计算机系统的运行。本章从处理器基本结构入手，深入分析指令执行过程、数据通路设计、流水线技术以及控制单元的实现方式，最后通过典型处理器的分析，帮助读者理解现代计算机处理器的设计原理与实现技术。

本章要点：

处理器数据通路的组成与时钟控制
指令流水线的基本概念与实现
流水线冒险的类型与处理方法
处理器控制方式（硬布线与微程序）
典型处理器的结构与特点

5.1 处理器数据通路与时钟

5.1.1 处理器的功能与组成

处理器是计算机系统的核心，负责解释和执行指令。根据冯·诺依曼结构的规定，程序和数据都存储在存储器中，处理器从存储器中取出指令、分析指令并执行指令，完成各种算术逻辑运算和数据传输操作。

处理器主要由以下几个部分组成：

1. 运算单元

运算单元是处理器的执行核心，负责完成各种算术运算和逻辑运算。主要包括：

算术逻辑单元（ALU）：执行加、减、乘、除等算术运算，以及与、或、非、异或等逻辑运算
移位器：对数据进行移位操作，包括算术移位、逻辑移位和循环移位
乘除法器：专门处理乘法和除法运算（在简单处理器中可能由ALU通过多次加法实现）

2. 寄存器组

寄存器是处理器内部的高速存储单元，用于暂存指令操作数、中间结果和控制信息。典型处理器包含以下寄存器：

通用寄存器：存放程序运行过程中的临时数据
专用寄存器：具有特定用途，如程序计数器（PC）、指令寄存器（IR）、状态标志寄存器（FLAGS）等
堆栈指针（SP）：指向调用栈的顶端，用于函数调用和返回

3. 控制单元

控制单元负责协调各部件工作，产生控制信号序列以完成指令的执行。控制单元根据指令操作码生成相应的控制信号，控制数据通路中各多路选择器、寄存器的读写操作以及ALU的运算类型。

4. 时钟与定时电路

时钟电路为处理器提供统一的时钟信号，决定各部件的工作节奏。处理器的性能很大程度上取决于时钟频率的高低。

5.1.2 处理器数据通路

数据通路（Datapath）是处理器中数据流动的路径，包括寄存器、运算单元、总线等部件。数据通路的设计直接影响处理器的性能和实现复杂度。

1. 单周期数据通路

最简单的设计是每个指令在一个时钟周期内完成执行。这种单周期（Single-cycle）数据通路的特点是：

时钟周期必须足够长，以容纳最复杂的指令（如乘法或除法指令）
每条指令执行完毕后才能开始下一条指令
硬件利用率较低，但控制逻辑简单

图5-1给出了一个简化的单周期MIPS处理器数据通路。该数据通路包含指令存储器、数据存储器、寄存器堆、ALU以及必要的控制线路。指令从指令存储器取出后，经过译码产生控制信号，控制数据通路中各部件的操作。

2. 多周期数据通路

为了提高硬件利用率，可以将指令执行分解为多个时钟周期，每个周期完成一部分工作。这种多周期（Multi-cycle）数据通路的特点是：

时钟周期较短，只需满足基本操作的时间需求
不同指令需要不同数量的周期完成
通过复用硬件部件减少资源消耗
控制逻辑相对复杂，需要状态机协调

多周期数据通路中，一个典型指令的执行过程包括：取指（Fetch）、译码（Decode）、执行（Execute）、访存（Memory Access）和写回（Write Back）五个阶段。

3. 流水线数据通路

流水线（Pipeline）技术将指令执行分为多个阶段，使多条指令能够同时处于不同执行阶段，从而提高指令吞吐率。流水线数据通路是现代处理器广泛采用的设计技术，将在5.2节详细讨论。

5.1.3 时钟与时序控制

时钟信号是处理器正常工作的基础，决定了各部件何时进行数据采样和状态更新。

1. 时钟周期

时钟周期（Clock Cycle）是处理器最基本的时间单元，由时钟信号的上升沿或下降沿定义。一个时钟周期内，处理器完成部分数据传送或处理操作。

时钟周期的选择需要考虑：

最长组合逻辑路径的延迟
寄存器建立时间和保持时间
时钟偏斜（Clock Skew）的影响
处理器功耗与发热

2. 同步时序与异步时序

处理器通常采用同步时序设计，所有操作都在时钟边沿同步进行。这种设计的优点是：

易于设计与调试
数字电路可靠性高
可以进行时序分析

异步时序在某些特定场景下使用，如处理器与外设的握手通信、高速缓存的一致性协议等。

3. 流水线寄存器

在流水线处理器中，各阶段之间需要设置流水线寄存器（Pipeline Register）来暂存阶段间的数据。流水线寄存器的设计需要考虑：

正确的时序控制，确保数据在时钟边沿正确传递
适当的寄存器级数，平衡各阶段的工作量
减少寄存器输出到输入的延迟，提高工作频率

5.1.4 指令执行过程

指令的执行过程涉及多个操作步骤，需要各硬件部件协同工作。以MIPS指令为例，说明指令的执行过程。

1. 取指阶段（Instruction Fetch，IF）

将程序计数器（PC）的值发送到指令存储器地址端口
从指令存储器中读取指令
PC更新为下一条指令的地址（PC+4）

取指阶段需要使用的部件包括：PC寄存器、指令存储器、加法器（计算PC+4）。

2. 译码阶段（Instruction Decode，ID）

从指令中解析出操作码（Opcode）和寄存器字段
读取寄存器堆中的操作数
进行指令译码，产生控制信号

译码阶段需要使用的部件包括：指令寄存器（IR）的高位、寄存器堆、立即数扩展模块、控制单元。

3. 执行阶段（Execute，EX）

ALU执行运算：算术逻辑运算、地址计算或分支目标计算
根据运算结果判断分支是否成立

执行阶段需要使用的部件包括：ALU、立即数扩展单元。

4. 访存阶段（Memory Access，MEM）

对于访存指令，访问数据存储器
对于分支指令，若条件成立则更新PC

访存阶段需要使用的部件包括：数据存储器、PC选择器。

5. 写回阶段（Write Back，WB）

将运算结果或访存结果写回寄存器堆

写回阶段需要使用的部件包括：寄存器堆的写端口、多路选择器。

图5-2给出了MIPS指令执行各阶段使用的主要硬件部件。

5.2 指令流水线

5.2.1 流水线技术概述

流水线是一种将重复性工作分解为多个相互关联的子任务的技术，每个子任务由专门的部件处理。处理器采用流水线技术后，多条指令可以同时执行，只是处于不同的执行阶段。

1. 流水线的基本原理

以洗衣店的工作为例说明流水线的思想：

传统方式（单周期处理器）：一个人完成洗、甩干、熨烫、叠放的整个过程，然后下一批衣服才能开始。这种方式效率低下，硬件利用率不高。

流水线方式（流水线处理器）：建立多条工作线，不同批次的衣服在不同阶段同时处理。第一批衣服进入熨烫阶段时，第二批衣服正在进行甩干，第三批衣服正在洗涤。这样在稳定状态下，每个时钟周期都有一批衣服完成处理。

处理器指令流水线的原理类似。将指令执行分为取指（IF）、译码（ID）、执行（EX）、访存（MEM）、写回（WB）五个阶段，每个阶段由专门的硬件部件负责。在理想情况下，流水线处理器可以在每个时钟周期完成一条指令，吞吐量是非流水线处理器的五倍。

2. 流水线的时空图

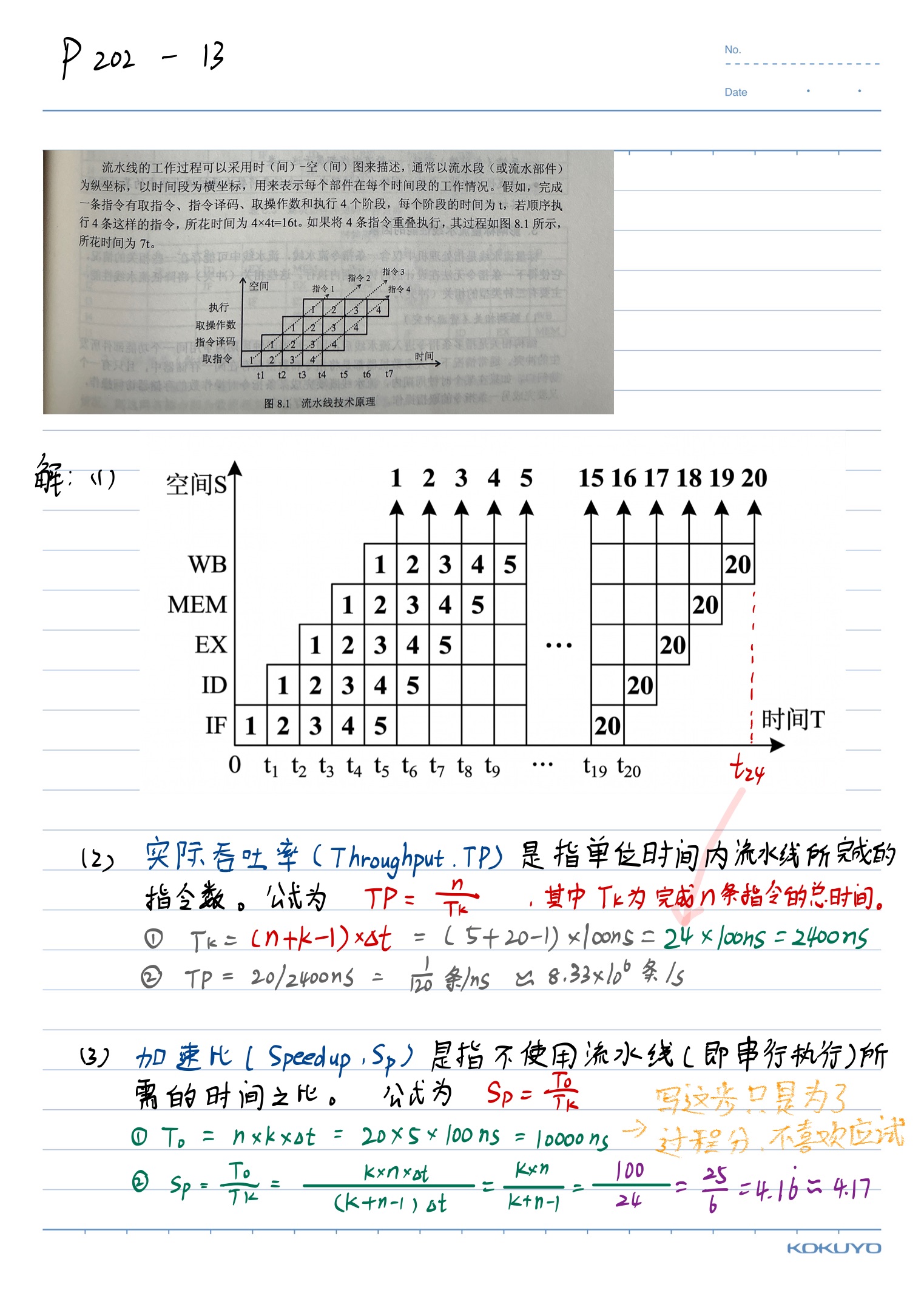

流水线的性能可以用时空图（Space-Time Diagram）直观表示。时空图的横轴表示时间（时钟周期），纵轴表示流水线的各个阶段。

图5-3展示了五级流水线在连续执行多条指令时的时空图。从图中可以看出：

在流水线充满之前，存在填充阶段
流水线充满后，每个周期都有一条指令完成
理想情况下，n条指令的执行时间为：填充时间 + (n-1) × 周期时间 = 5 + (n-1)个周期

3. 流水线的性能指标

流水线的性能主要用以下指标衡量：

吞吐率（Throughput）：单位时间内完成的指令数量。理想情况下，k级流水线的吞吐率为1/周期时间，即非流水线时代的k倍。
加速比（Speedup）：流水线处理器与非流水线处理器执行相同数量指令的时间比值。理想情况下的最大加速比为k（流水线级数）。
效率（Efficiency）：实际加速比与理想加速比的比值，反映流水线中硬件的利用程度。由于填充和清空阶段的存在，实际效率通常低于100%。

5.2.2 经典五级流水线

经典的五级流水线是RISC处理器广泛采用的结构，将指令执行分为五个阶段。

1. IF（取指）

从指令存储器中取出指令，同时计算PC+4，为取下一条指令做准备。对于分支指令，可能需要根据分支结果修改PC。

主要硬件：PC寄存器、指令存储器、加法器。

2. ID（译码/读寄存器）

指令译码，解析操作码和功能码
读取寄存器堆中的操作数
立即数符号扩展或零扩展
产生控制信号

主要硬件：指令译码器、寄存器堆、立即数扩展单元、控制单元。

3. EX（执行/有效地址计算）

ALU执行算术或逻辑运算
计算访存有效地址
计算分支目标地址并判断分支条件

主要硬件：ALU、零标志检测器、分支目标加法器。

4. MEM（访存）

对数据存储器进行读/写操作
对于分支指令，若条件成立则更新PC

主要硬件：数据存储器、PC选择器。

5. WB（写回）

将运算结果或从存储器读出的数据写回寄存器堆

主要硬件：寄存器堆写端口。

图5-4给出了经典五级流水线的结构框图。各阶段之间设置了流水线寄存器（IF/ID、ID/EX、EX/MEM、MEM/WB），用于保存各阶段产生的需要传递到后续阶段的信息。

5.2.3 流水线冒险

流水线冒险（Pipeline Hazard）是指指令流水线无法按照理想方式工作的情况。由于指令间存在相关性或资源冲突，某些指令必须暂停等待，从而降低流水线效率。

1. 结构冒险（Structural Hazard）

结构冒险是指硬件资源不足以支持所有指令组合同时执行的情况。例如： - 同一时刻，一条指令需要访问指令存储器，另一条指令需要访问数据存储器 - 同一时刻，两条指令都需要写寄存器堆

解决方案： - 分离指令存储器和数据存储器（如采用Harvard架构） - 分时复用寄存器堆的写端口 - 增加硬件资源

2. 数据冒险（Data Hazard）

数据冒险是指指令之间存在数据依赖关系，后一条指令需要使用前一条指令的结果，但结果尚未计算完成。主要有三种类型：

读后写（Read After Write，RAW）：也称真实数据依赖。后一条指令需要读取前一条指令写入的数据，但前一条指令尚未完成写回。这是必须处理的冒险。

例如：

ADD R1, R2, R3    # R1 = R2 + R3
SUB R4, R1, R5    # R4 = R1 - R5

第二条指令需要读取R1的值，但第一条指令的R1结果尚未写回。

写后读（Write After Read，WAR）：也称反相关。后一条指令需要写入的寄存器是前一条指令要读取的寄存器，但前一条指令还未读完。

在按序流水线中，WAR冒险不会发生，因为指令按序发射和完成。

写后写（Write After Write，WAW）：也称输出相关。两条指令都向同一寄存器写入数据，后一条指令应该先于前一条指令完成写入。

在按序流水线中，WAW冒险不会发生。

3. 控制冒险（Control Hazard）

控制冒险是由于分支指令和跳转指令造成的。当执行到分支指令时，流水线需要确定下一条指令的地址，但在分支条件判断完成之前，后续指令已经进入流水线。

图5-5给出了分支指令对流水线的影响。分支目标在EX阶段才能确定，但IF阶段已经取走了后续指令。

5.2.4 流水线冒险的处理

1. 停顿（Stall）

最简单的处理方法是插入气泡（Bubble），使后续指令暂停执行。停顿会导致流水线效率下降，但实现简单。

图5-6展示了数据冒险导致的停顿。在RAW冒险中，需要插入2个时钟周期的停顿，等待前一条指令完成写回。

停顿的实现方式是在流水线寄存器中插入空操作（NOP），同时停止向流水线寄存器输入新的指令。

2. 转发（Forwarding）

转发技术也称为旁路（Bypassing），将计算结果直接从一个阶段转发到另一个阶段，而不需要等待结果写回寄存器堆。

例如，在五级流水线中，ALU的计算结果在EX阶段末尾产生，可以直接转发到下一条指令的EX阶段，而不需要等待结果写回MEM/WB寄存器。

图5-7展示了使用转发技术处理RAW冒险的流水线时序。通过从EX/MEM和MEM/WB寄存器中获取数据，避免了大部分数据冒险导致的停顿。

3. 加载互锁（Load Interlock）

加载指令的结果在MEM阶段才从数据存储器中读出，无法通过转发解决。对于紧跟在加载指令之后的指令，可能存在数据冒险，需要插入停顿。

LW R1, 0(R2)     # 加载指令，在MEM阶段才能得到结果
ADD R3, R1, R4   # 需要R1的值，但此时加载尚未完成

这种加载互锁需要硬件检测并插入停顿，直到加载完成。

4. 分支预测（Branch Prediction）

分支预测是解决控制冒险的主要技术，包括：

静态分支预测：预测分支永远不发生或永远发生。简单但准确率低。
动态分支预测：根据历史行为预测，包括：
1位预测器：根据上次分支结果预测
2位饱和计数器：使用2位计数器记录分支历史，避免偶尔的错误预测影响过多
全局历史预测器：结合全局分支历史进行预测
本地历史预测器：记录每个分支自己的历史

5. 延迟分支（Delayed Branch）

延迟分支技术将分支指令与分支延迟槽（Delay Slot）结合。延迟槽中的指令无论分支是否发生都会执行，充分利用了流水线。

编译器负责调度延迟槽中的指令，通常选择：

调度分支前的指令
调度与分支无关的指令
调度循环中的指令

5.2.5 流水线优化技术

1. 超标量（Superscalar）

超标量处理器在每个时钟周期发射多条指令到流水线。典型配置包括2路、4路甚至更多路的超标量。

超标量处理器的挑战：

指令调度和并行性检测
多个执行单元的协调
乱序执行与按序提交

2. 超长指令字（VLIW）

超长指令字（Very Long Instruction Word）技术将多条指令打包成一个长指令字，由编译器负责指令调度和并行性分析。

优点：硬件简单，不需要动态调度缺点：代码密度低，需要编译器完成复杂的依赖分析

3. 动态流水线

动态流水线允许指令乱序执行，通过硬件进行指令调度和资源分配。Intel Pentium 4处理器采用了动态流水线技术。

主要技术：

乱序执行（Out-of-Order Execution）
寄存器重命名（Register Renaming）
分支预测
指令调度

5.3 流水线冒险

5.3.1 数据冒险详解

数据冒险是流水线中最常见的冒险类型，深入理解其产生原因和处理方法对掌握处理器设计至关重要。

1. RAW冒险的产生

RAW冒险产生的原因是写后读的操作数在时间上存在重叠。当后一条指令需要读取前一条指令的目标寄存器，而前一条指令尚未完成写回时，就会产生RAW冒险。

考虑以下指令序列：

I1: ADD R1, R2, R3    # R1 ← R2 + R3
I2: SUB R4, R1, R5    # R4 ← R1 - R5
I3: AND R6, R1, R7    # R6 ← R1 & R7

在五级流水线中：

I1的R1结果在第5个周期的WB阶段才写回
I2在第3个周期的ID阶段需要读取R1，但R1尚未写回
I3在第4个周期的ID阶段需要读取R1，但R1尚未写回

2. 转发路径

为了减少停顿，可以添加转发路径。处理器通常提供以下转发路径：

ALU结果转发：从EX/MEM流水线寄存器（EX阶段输出）转发到后续指令的ALU输入
内存数据转发：从MEM/WB流水线寄存器（MEM阶段输出）转发到后续指令的ALU输入
寄存器写回转发：从寄存器堆的写端口输出转发到读端口输入

图5-8展示了完整的数据转发路径。通过这些转发路径，可以消除大部分RAW冒险导致的停顿。

3. 加载指令的延迟

加载指令（LW）的结果从数据存储器中读出，需要等到MEM阶段才能获得。即使使用转发技术，也无法直接满足后续指令对该数据的需求。

解决方法是检测加载-使用（Load-Use）冒险并插入停顿：

LW R1, 0(R2)     # MEM阶段才能得到R1
NOP              # 停顿
NOP              # 停顿
ADD R3, R1, R4   # 现在可以安全使用R1

硬件检测逻辑：检查当前指令的源寄存器是否与前一条加载指令的目标寄存器相同。

5.3.2 控制冒险详解

控制冒险主要来源于分支指令和跳转指令。准确预测分支行为并快速确定分支方向，是提高流水线效率的关键。

1. 分支延迟槽

早期RISC处理器（如MIPS）采用分支延迟槽技术。分支指令后的一条指令总是在分支目标或 fall-through路径之间进行选择。

编译器优化准则：

从循环中调度指令到延迟槽
从分支前调度指令到延迟槽
使用不影响程序结果的指令填充延迟槽
分支预测器设计

现代处理器采用更复杂的分支预测技术：

BTB（Branch Target Buffer）：缓存分支指令的目标地址，用于预测分支跳转方向和目标。

2位饱和计数器：每个分支对应一个2位计数器，状态转换如下：

强不跳转（00）→ 弱不跳转（01）→ 弱跳转（10）→ 强跳转（11）
预测错误时，计数器向相反方向移动两位

全局历史寄存器（GHR）：记录最近N次分支的结果，用于预测当前分支。典型的全局预测器将GHR与分支指令地址进行哈希，形成分支历史表（BHT）索引。

局部历史表：为每个分支保存其独立的历史记录，更准确地预测具有特定行为模式的分支。

3. 混合分支预测器

现代处理器采用多种预测器的组合：

采用局部历史预测器和全局历史预测器
使用选择器决定使用哪个预测器的结果
感知上下文切换，清空预测器状态

5.3.3 结构冒险与其他问题

1. 结构冒险

结构冒险发生在硬件资源不足时。典型情况包括：

访存冲突：取指和访存同时发生
解决方案：分离指令Cache和数据Cache（Harvard架构）
寄存器访问冲突：同一周期既读又写
解决方案：前半周期写，后半周期读；或设置多个写端口

2. 时序问题

时钟偏斜：时钟信号到达不同触发器的时间存在差异，可能引起建立时间或保持时间违例
解决：时钟树设计、加入缓冲器、采用同步设计
关键路径：数据通路中最长的组合逻辑路径，决定最高工作频率
解决：流水线分割、并行前缀计算、电路优化

3. 功耗问题

流水线级数增加会导致：

流水线寄存器数量增加，动态功耗上升
时钟网络功耗增加
泄漏功耗随晶体管数量增加而增加

现代处理器的功耗管理技术：

动态电压频率调节（DVFS）
时钟门控
功率门控

5.4 处理器控制方式

5.4.1 控制单元概述

控制单元（Control Unit，CU）是处理器的指挥中心，负责生成控制信号序列，协调数据通路各部件完成指令的执行。

控制单元的主要功能：

指令译码：解析指令操作码，确定指令类型
控制信号生成：根据指令类型和当前状态，产生相应的控制信号
流程控制：控制指令执行的顺序和流程

控制单元的实现方式主要有两种：硬布线控制（Hardwired Control）和微程序控制（Microprogrammed Control）。

5.4.2 硬布线控制

硬布线控制采用组合逻辑电路直接从操作码和状态产生控制信号。这种方式类似于组合逻辑电路，输出仅由当前输入决定。

1. 设计方法

硬布线控制的设计步骤：

确定处理器的指令集
为每条指令设计执行步骤（微操作）
列出每个执行步骤中各部件的控制信号
用布尔表达式描述各控制信号的逻辑
用门电路实现组合逻辑

2. 微操作

微操作（Micro-operation）是处理器中最基本的不可分割的操作。常见的微操作包括：

寄存器传输微操作：数据在寄存器间传输，如 R1 ← R2
ALU微操作：算术逻辑运算，如 ALU ← R1 + R2
访存微操作：存储器的读写，如 MA ← PC
转移微操作：程序计数器修改，如 PC ← BR

3. 控制信号示例

以MIPS的R型指令为例，其执行过程如下：

阶段	微操作	控制信号
IF	IR ← Mem[PC]，PC ← PC + 4	PCSrc=0, MemRead, IRWrite, PCWrite, ALUSrcA=0, ALUSrcB=01, ALUOp=00
ID	A ← Reg[rs], B ← Reg[rt]	RegDst=0, RegWrite, ALUSrcA=0, ALUSrcB=10, ALUOp=00
EX	ALUOut ← A op B	ALUSrcA=1, ALUSrcB=00, ALUOp=10
MEM	无操作（仅R型不访存）	—
WB	Reg[rd] ← ALUOut	RegDst=1, RegWrite, MemtoReg=0

4. 硬布线控制的优缺点

优点：

执行速度快，控制信号生成延迟小
易于流水线实现，时序分析简单
适合RISC处理器

缺点：

设计复杂，尤其是指令集较大时
修改困难，新指令或新功能难以添加
控制逻辑的调试和验证困难

5. 状态机实现

硬布线控制通常用有限状态机（FSM）实现，包括：

取指状态：IF
译码状态：ID
执行状态：EX（根据指令类型有多个子状态）
访存状态：MEM
写回状态：WB

每个状态包含所有控制信号的输出值，状态转移由指令类型和标志位决定。

5.4.3 微程序控制

微程序控制采用存储技术，将控制信号序列存储在控制存储器（Control Memory）中，通过微指令的解释执行来产生控制信号。

1. 基本原理

微程序控制的核心思想是：将每条机器指令的执行过程分解为一系列微操作，每个微操作对应一条微指令，微指令序列存储在控制存储器中。

执行机器指令时：

从控制存储器中取出微指令
微指令解释产生控制信号
执行微操作
根据微指令的下址字段取出下一条微指令

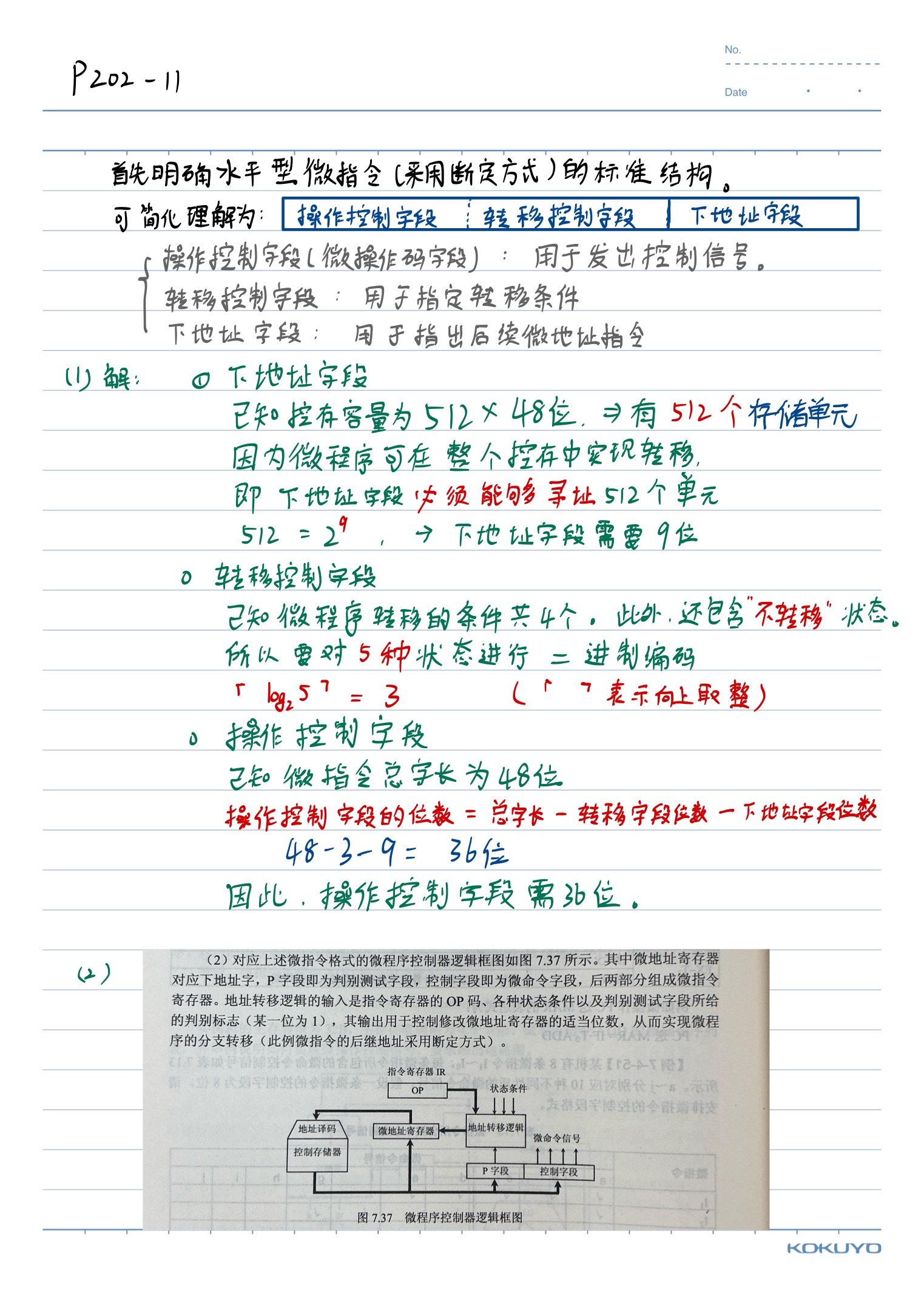

2. 微指令格式

微指令包括两个主要字段：

控制字段：直接产生控制信号，或选择产生控制信号的方式
下址字段：指明下一条微指令的地址

微指令格式设计：

水平型微指令：每一位对应一个控制信号，效率高但微指令字长
垂直型微指令：编码表示微操作，字长短但执行速度慢

3. 微程序结构

微程序通常包括：

取指微程序：所有指令的公共操作
指令微程序：每条指令对应的微程序
中断处理微程序
异常处理微程序

4. 顺序控制

微程序的顺序控制方式：

顺序转移：下址字段 = 当前地址 + 1
条件转移：根据标志位或指令特征码选择下一地址
转子程序：调用微子程序（微地址入栈）
返回：微子程序返回

5. 微程序控制的优缺点

优点：

规整性好，设计相对简单
修改容易，指令集变更时只需修改微程序
调试方便，可以单步跟踪微指令执行

缺点：

执行速度慢，需要访问控制存储器
硬件成本高，需要额外的控制存储器
不适合高速处理器

现代CISC处理器（如x86）仍采用微程序控制，而RISC处理器通常采用硬布线控制。

5.4.4 两种控制方式的比较

特性	硬布线控制	微程序控制
执行速度	快	慢
设计难度	高	低
修改难度	高	低
可维护性	差	好
适用场景	RISC处理器、高速处理器	CISC处理器、复杂指令集
电路规模	组合逻辑较大	需要控制存储器
可靠性	较高	较低（控制存储器可能出错）

现代处理器的控制单元设计趋向于结合两种方式的优点：

对于常用指令采用硬布线控制，保证速度
对于复杂指令或微码ROM可更新情况采用微程序控制，保持灵活性

5.5 典型处理器分析

5.5.1 简单处理器实例

以简化的MIPS处理器为例，说明处理器的实现方法。

1. 数据通路设计

简化MIPS数据通路包括：

指令存储器：存放程序代码
数据存储器：存放程序数据
寄存器堆：32个通用寄存器
ALU：算术逻辑运算单元
PC：程序计数器
必要的多路选择器和控制逻辑

支持的指令类型：

R型：add, sub, and, or, slt
I型：lw, sw, beq
J型：j

2. 控制信号设计

主要的控制信号包括：

控制信号	功能
RegDst	选择目标寄存器号（0=rt, 1=rd）
Jump	是否为跳转指令
Branch	是否为分支指令
MemRead	读存储器信号
MemtoReg	写回数据选择（0=ALU结果, 1=存储器）
ALUOp	ALU操作选择
MemWrite	写存储器信号
ALUSrc	ALU第二操作数选择（0=寄存器, 1=立即数）
RegWrite	写寄存器信号

3. ALU控制

ALU需要根据指令类型和功能码确定操作：

指令	ALUOp	功能码	ALU操作
add	00	—	010（加）
sub	00	—	110（减）
and	00	—	000（与）
or	00	—	001（或）
slt	00	—	111（less）
beq	01	—	110（减，比较）
lw/sw	00	—	010（加，计算地址）

4. 主控制单元真值表

以R型指令-add为例（opcode=000000，funct=100000）：

RegDst=1, Jump=0, Branch=0, MemRead=0, MemtoReg=0, ALUOp=00, MemWrite=0, ALUSrc=0, RegWrite=1
其他指令类似

5.5.2 流水线处理器实例

1. 流水线数据通路

在简单处理器基础上加入流水线寄存器：

IF/ID寄存器：保存取出的指令和PC+4
ID/EX寄存器：保存译码结果、操作数、立即数等
EX/MEM寄存器：保存ALU结果、访存数据、写回寄存器号等
MEM/WB寄存器：保存访存结果、写回寄存器号等

2. 控制信号传递

流水线的控制信号需要通过流水线寄存器传递到相应阶段：

IF阶段：PCSrc（分支决策）
ID阶段：所有控制信号在此产生
EX阶段：ALUOp, ALUSrc, RegDst
MEM阶段：Branch, MemRead, MemWrite
WB阶段：RegWrite, MemtoReg

3. 冒险处理

数据冒险：使用转发路径和加载互锁
控制冒险：使用分支预测和延迟槽

5.5.3 现代高性能处理器特点

1. 多发射技术

现代处理器采用多发射技术，在一个时钟周期内发射多条指令：

静态多发射：编译器打包指令，VLIW
动态多发射：硬件动态调度，超标量

2. 乱序执行

乱序执行（Out-of-Order Execution）允许指令不按程序顺序执行，只要不违反数据依赖：

指令队列（Reorder Buffer，ROB）
寄存器重命名
寄存器映射表（Register Alias Table，RAT）

3. 分支预测

高性能处理器采用复杂的分支预测：

多级BTB
全局和局部历史预测器
感知分支方向和目标
分支目标缓存（Return Stack）

4. Cache层次

高速缓存对处理器性能至关重要：

L1指令Cache和数据Cache分离
L2和L3 Cache提供更大容量
预取技术减少缓存 miss
多端口Cache支持多发射

5. 多核处理器

现代处理器大多是 multicore设计：

共享或独立Cache
片上互连网络
一致性协议（MESI等）
同步原语

5.5.4 处理器发展趋势

1. 指令级并行（ILP）的极限

ILP受限于程序固有依赖和硬件资源
乱序执行和超标量的收益递减
功耗成为主要瓶颈

2. 线程级并行（TLP）

多核处理器通过线程级并行提高性能
挖掘程序的并行性是软件的责任
需要更好的编程模型和工具

3. 数据级并行（DLP）

SIMD指令（AVX, NEON等）
GPU计算
矢量处理器的复兴

4. 专用处理器

特定领域处理器（DSA）
神经网络处理器（NPU）
图形处理器（GPU）通用化

本章小结

本章围绕中央处理器的设计与实现，系统介绍了处理器数据通路、指令流水线、流水线冒险以及控制方式等核心内容。

处理器数据通路是数据流动的物理路径，包括运算单元、寄存器组和控制单元。处理器通过指令的分阶段执行完成计算功能，经典的五级流水线将指令执行分为取指、译码、执行、访存和写回五个阶段。

流水线技术通过重叠指令执行阶段来提高处理器吞吐量，但需要处理结构冒险、数据冒险和控制冒险三类问题。数据冒险可以通过转发技术和加载互锁来处理，控制冒险主要依赖分支预测技术。

控制单元负责生成指令执行所需的控制信号，硬布线控制和微程序控制是两种主要的实现方式。RISC处理器多采用硬布线控制以获得更高的执行速度，而CISC处理器则采用微程序控制来保持灵活性和兼容性。

现代高性能处理器采用多发射、乱序执行、精密分支预测等技术，在指令级并行、线程级并行和数据级并行三个层面挖掘程序的并行性。

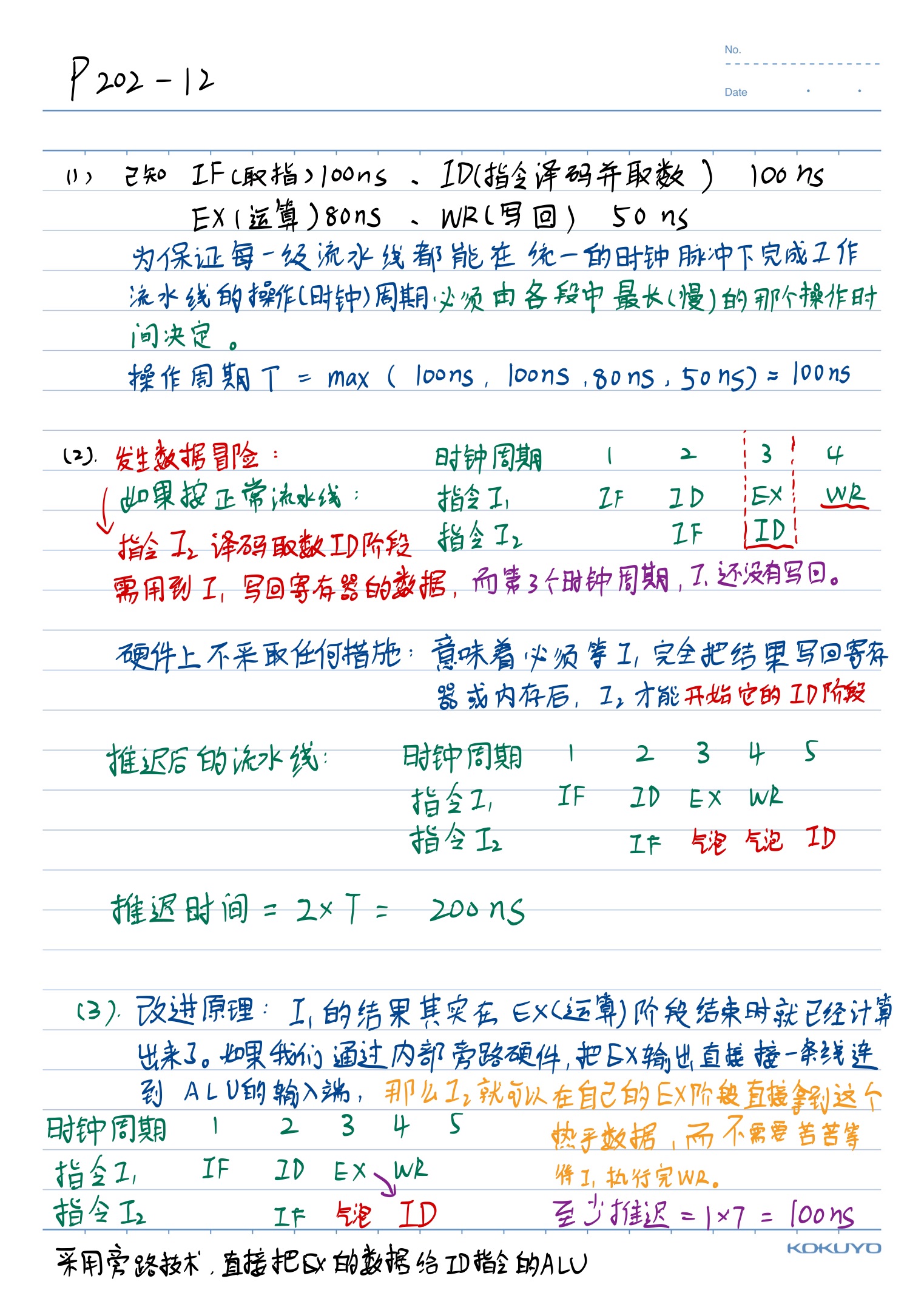

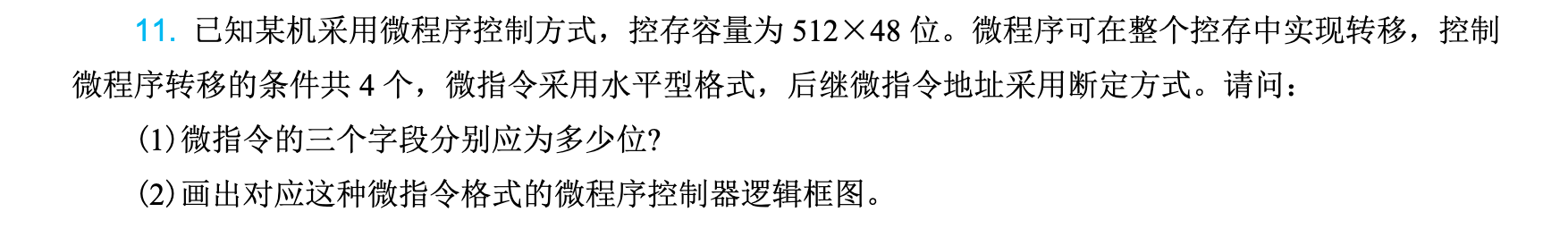

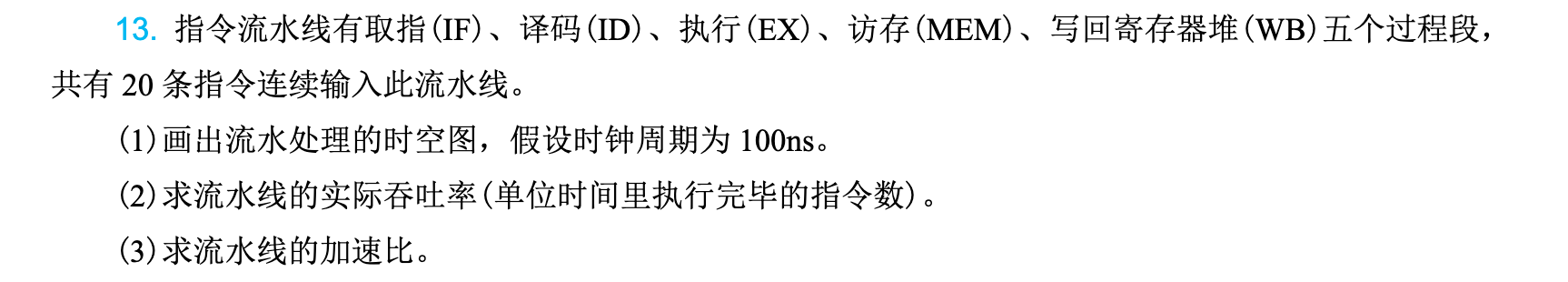

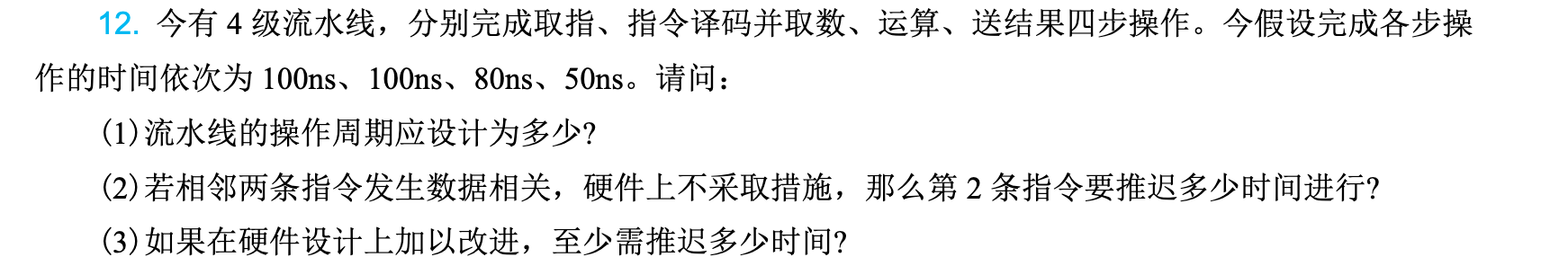

作业题

作业p201 - 6

6. 假设某机器有 80 条指令，平均每条指令由 4 条微指令组成，其中有一条取指微指令是所有指令共用的。已知微指令长度为 32 位，请估算控制存储器容量。

🛠️ 核心概念与破题逻辑

在微程序控制器中，CPU 的每一条机器指令（比如 ADD、MOV），在底层其实都是通过执行一段微程序来实现的。而微程序就像是一段代码，是由若干条微指令组成的。

这些底层的微指令，全部被提前固化在 CPU 内部的一个专属小仓库里，这个仓库就叫控制存储器（CM, Control Memory）。

要算控制存储器的总容量，本质上就像算一个矩阵的面积，核心公式非常固定：

\[\text{控制存储器容量} = \text{微指令总条数} \times \text{微指令长度 (位长)}\]

题目中微指令长度已知为 \(32\text{位}\)，因此整个题目的唯一难点和破题关键，就在于精准求出控制存储器里究竟存了多少条互不相同的微指令。这里需要注意“公共复用”的扣除。

🏃‍♂️ 详细解题步骤

第一步：分析单条指令的微指令构成

题目指出，平均每条机器指令由 4 条微指令组成。但其中有 1 条“取指微指令”是所有机器指令公共共用的。这意味着，每条指令在控制存储器里，真正属于自己独占、不与别人共享的执行微指令平均只有：

\[\text{单条指令独占微指令数} = 4 - 1 = 3\text{ 条}\]

第二步：计算所有指令独占的微指令总数

系统总共有 80 条机器指令，它们各自独占的微指令在控制存储器里必须分别开辟空间存放，不能重叠，总共是：

\[\text{所有指令独占微指令总数} = 80 \times 3 = 240\text{ 条}\]

第三步：合并计算微指令的实际物理总条数

最后，我们必须把那 1 条默默在后台被所有人共用的“取指微指令”加回来。这才是控制存储器里真正要存储的总物理行数：

\[\text{微指令物理总条数} = 240 + 1 = \mathbf{241\text{ 条}}\]

第四步：代入容量公式求总容量

将算出的总条数 \(241\) 条与单条微指令的长度 \(32\text{位}\) 相乘，即可得到控制存储器的总容量：

\[\text{总容量 (bit)} = 241 \times 32\text{ 位} = \mathbf{7712\text{ 位 (bit)}}\]

为了让答案更符合工业常规表达，我们可以将其转化为字节（Byte）单位：

\[\text{总容量 (Byte)} = \frac{7712\text{ 位}}{8} = \mathbf{964\text{ B}}\]

📌 最终答案：

该机器控制存储器的规格为 \(241 \times 32\text{位}\)，总容量约为 \(7712\text{位}\)（或 \(964\text{B}\)）。

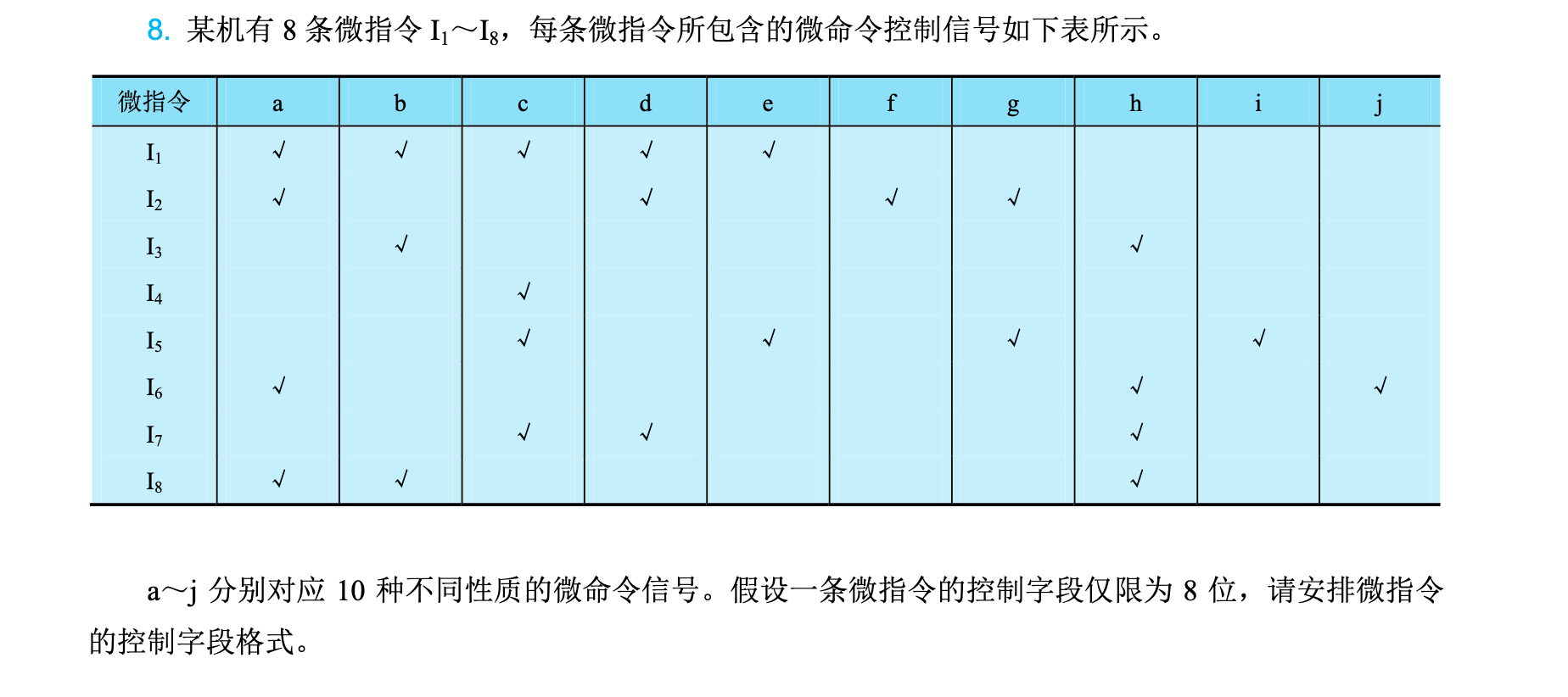

作业p201 - 8

这道题目很简单，我就自己总结了，就是微指令信号数，大于控制字段，需要把指令不发生冲突的微指令放在同一组，共享控制字段，而剩下的互斥的就各自为一组，然后这么多组把字段用完即可

因为分组，所以答案不唯一，所以我觉得做这题解析没有意义，但是做这一题可以，辅助理解微指令编码

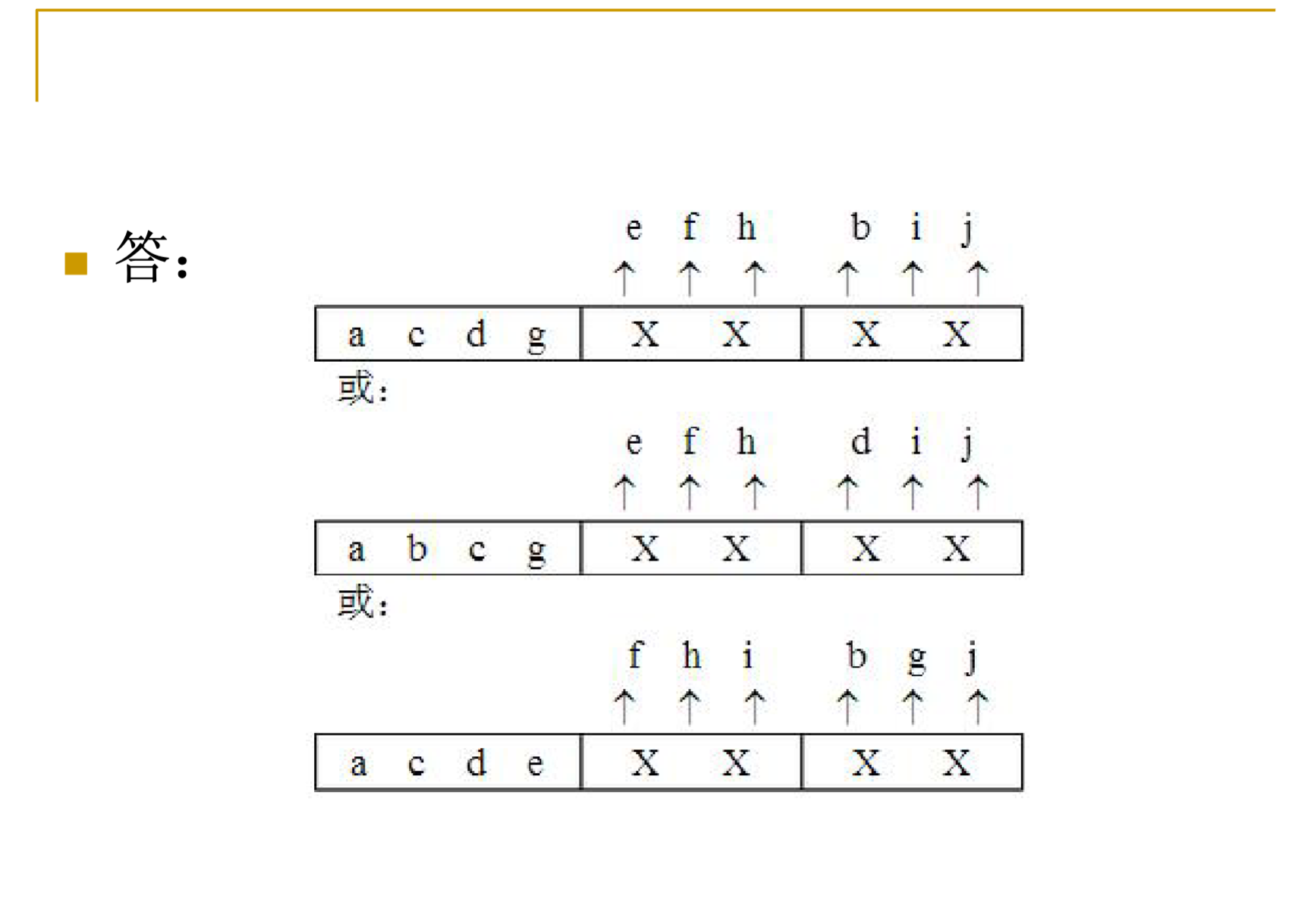

以答案的第一个解为例，分组就是{e,f,h},{b,i,j},以及a,c,d各自为一组
